Építési terület lézerszkennelése – eltakarás előtt

A feladat

Az építkezésnek ebben a szakaszában a vezetékek, csövek és szerkezeti elemek még jól láthatók voltak, később azonban burkolatok, falrétegek vagy más szerkezetek mögé kerültek.

A feladat ezeknek az elemeknek a részletes térbeli rögzítése volt még az eltakarás előtt. Így egy későbbi átalakítás, javítás vagy hibaelhárítás során nem csupán fényképekből vagy tervrajzokból kell következtetni a nyomvonalak helyére.

A felmérés

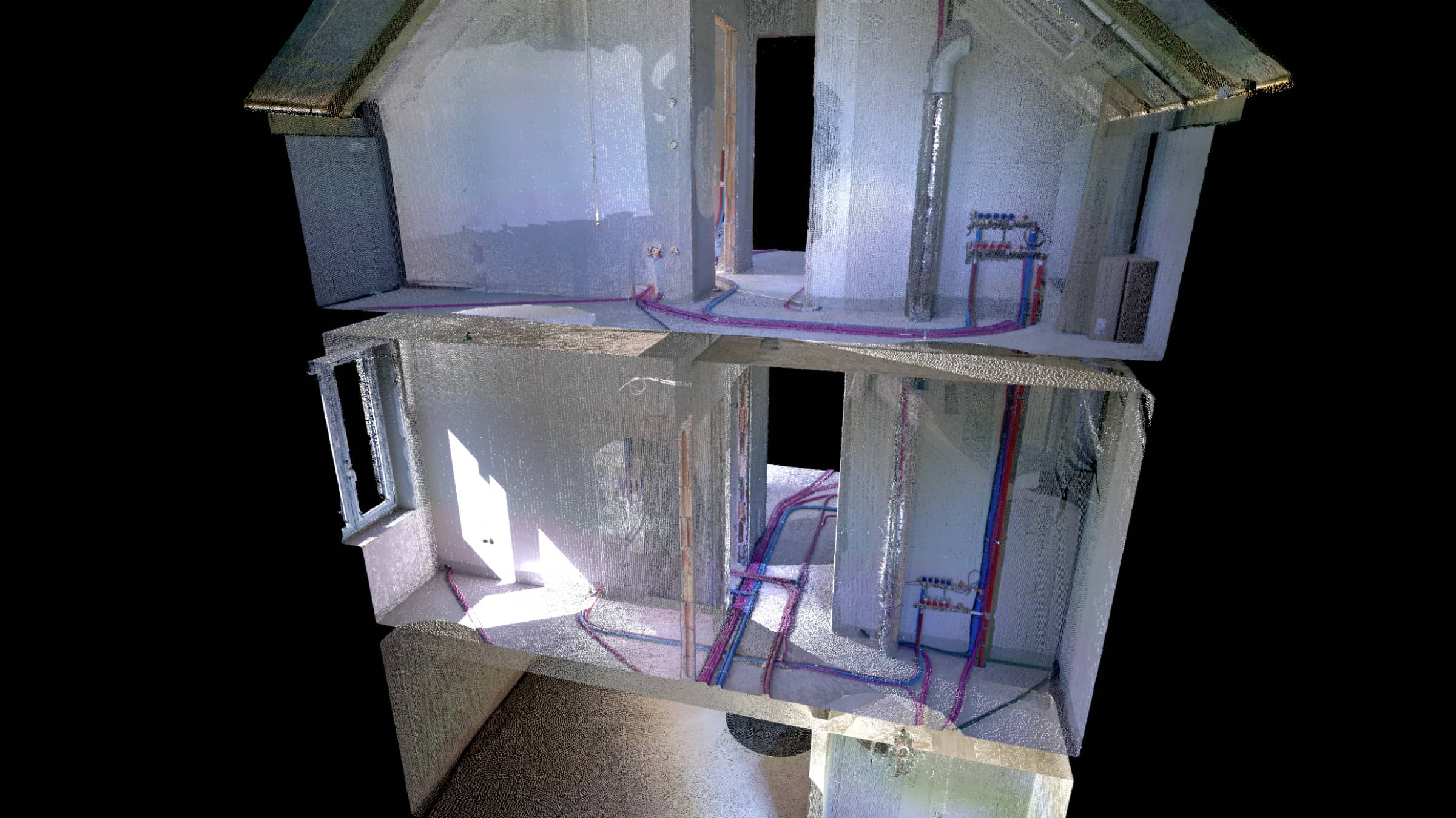

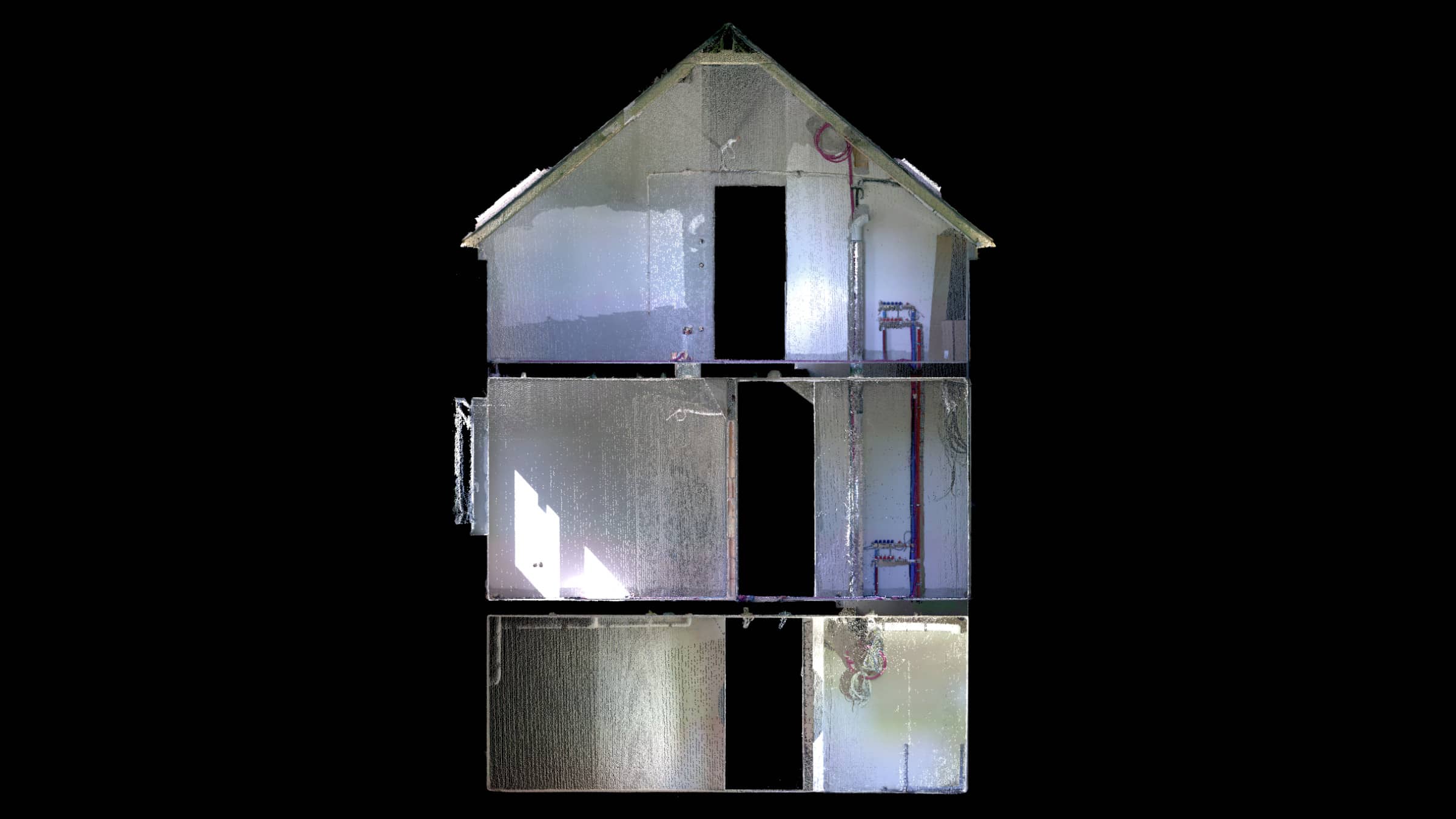

A helyszínről 3D lézerszkennerrel részletes pontfelhő készült.

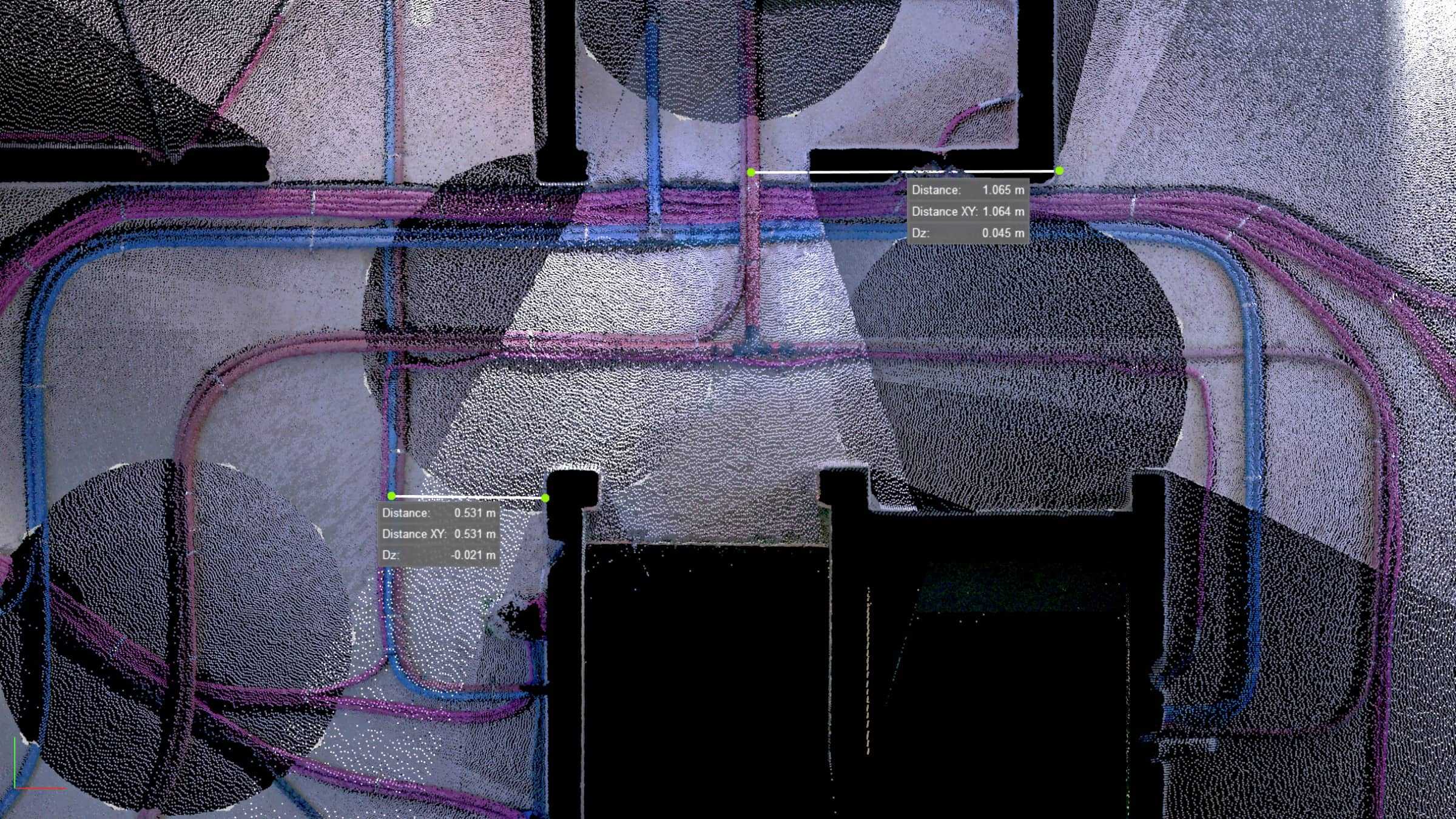

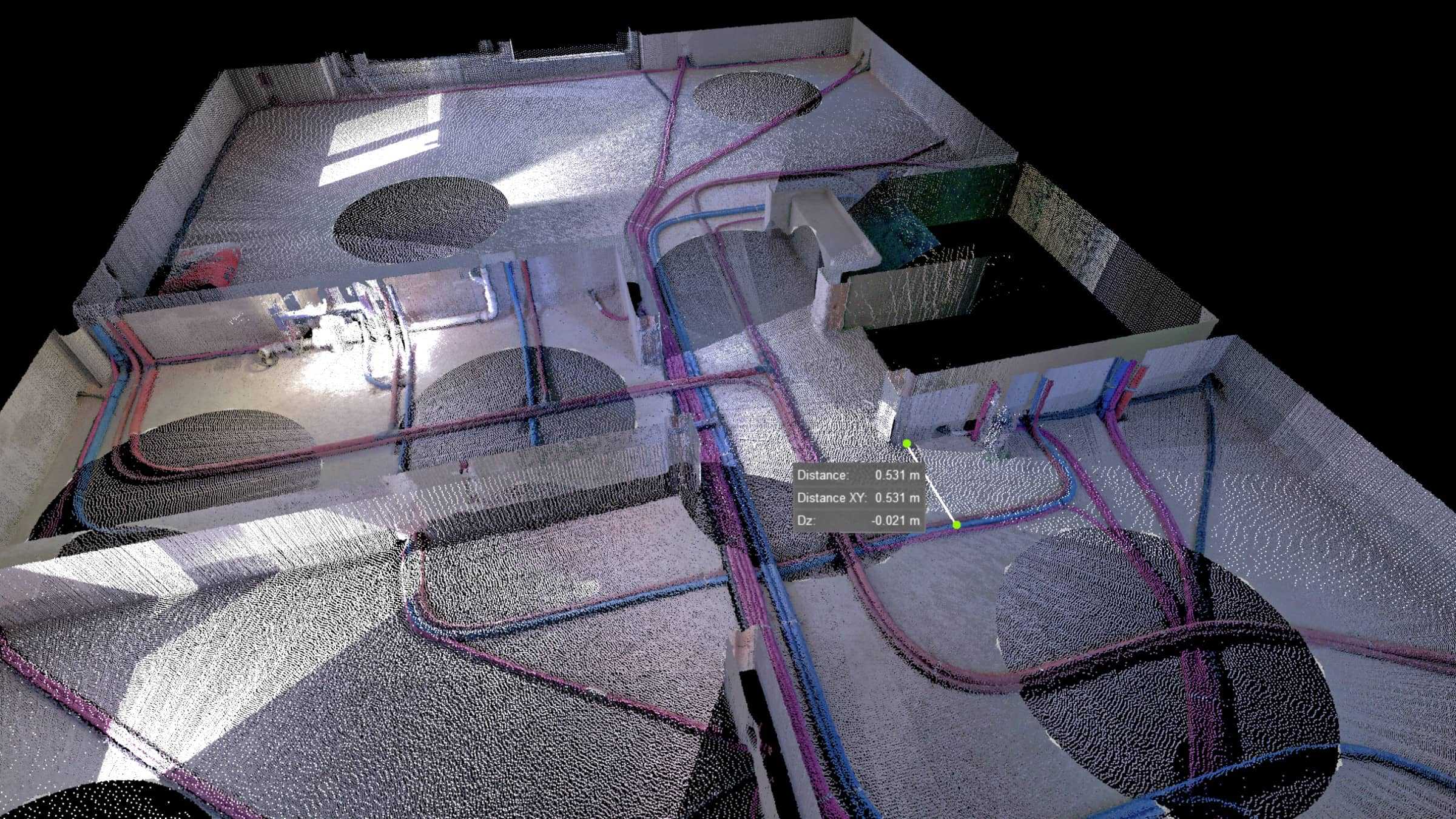

A mérés során rögzítettük az adott munkafázisban látható gépészeti nyomvonalak, csövek, vezetékek, szerkezeti kapcsolatok és más fontos részletek térbeli helyzetét.

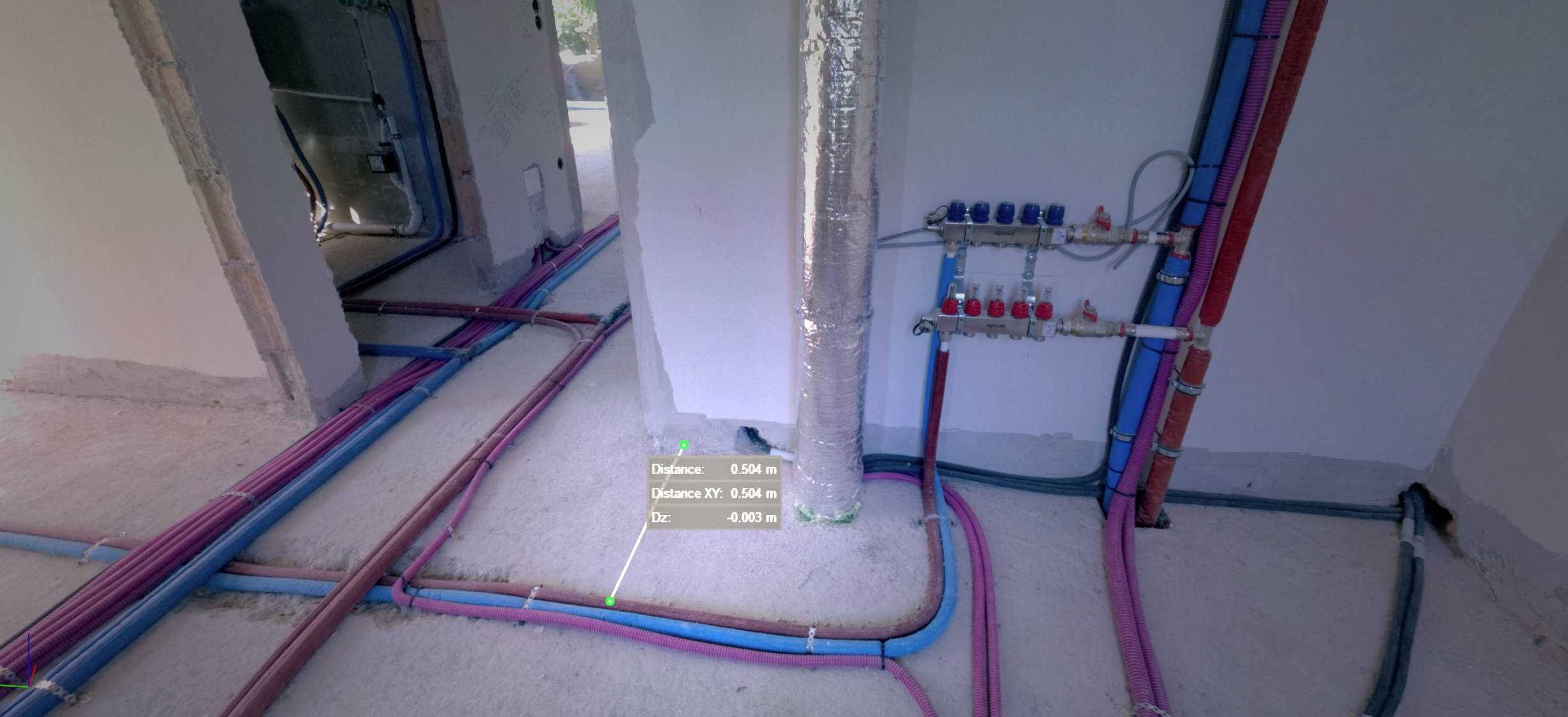

Mind a 21 műszerállásból 360°-os panorámafotók is készültek. Ezek segítségével a helyszín később virtuálisan bejárható, a pontfelhőben és a panorámaképeken pedig közvetlenül is végezhetők mérések.

Eredmény

• Az eltakarás előtt látható szerkezetek részletes 3D pontfelhője
• Mérhető és körbeforgatható 360°-os panorámadokumentáció
• A vezetékek és csőhálózatok később is visszakereshető nyomvonala
• Megbízható alap javításokhoz, átalakításokhoz és bővítésekhez
• Az építés közbeni állapot pontos digitális dokumentálása
• A felmérés beilleszthető az átadási vagy megvalósulási dokumentációba

Miért hasznos?

• Az elkészült pontfelhő segítségével az eltakarás után is pontosan meghatározható, hol haladnak a korábban felmért vezetékek és csövek.
• Ez különösen hasznos lehet későbbi fúrások, gépészeti átalakítások, meghibásodások vagy épületbővítések során. A szakembereknek nem kell kizárólag tervrajzokra vagy fényképekre hagyatkozniuk, és sok esetben a felesleges feltárás vagy bontás is elkerülhető.
• A lézerszkennelés az építés egy adott pillanatát pontos, térbeli és mérhető formában őrzi meg. Értékes kiegészítése lehet a hagyományos megvalósulási dokumentációnak, és hosszú távon is használható információt biztosít az épület üzemeltetőinek és szakembereinek.
