Ipari csarnok 3D lézerszkennelése
Új gépek elhelyezésének vizsgálatához
Az Andritz Kft. nagy méretű gépek telepítését tervezte a meglévő gyártócsarnokában.
A meglévő berendezések, a régi gépalapok és a daruzási mozgástartományok precíz térbeli felmérésére volt szükség, annak érdekében, hogy az új gépek a lehető legoptimálisabban és ütközésmentesen legyenek elhelyezve.
Projektadatok
| Jelleg: | Ipari gyártócsarnok |
| Méret: | 2650 m² | Csarnokrész |
| Feladat: | Részletes felmérés belső térben |
| Technológia: | 3D lézerszkennelés | Pontfelhő |
| Cél: | Pontos alap az új, nagyméretű gépek elhelyezéséhez |
| Munkarészek: | Lézerszkennelés | Pontfelhő | 3D modell | Tervrajzok |
Kapcsolódó szolgáltatás
Ipari épületfelmérés
Gyártócsarnokok és ipari terek pontos 3D dokumentálása
Feladat és kihívások

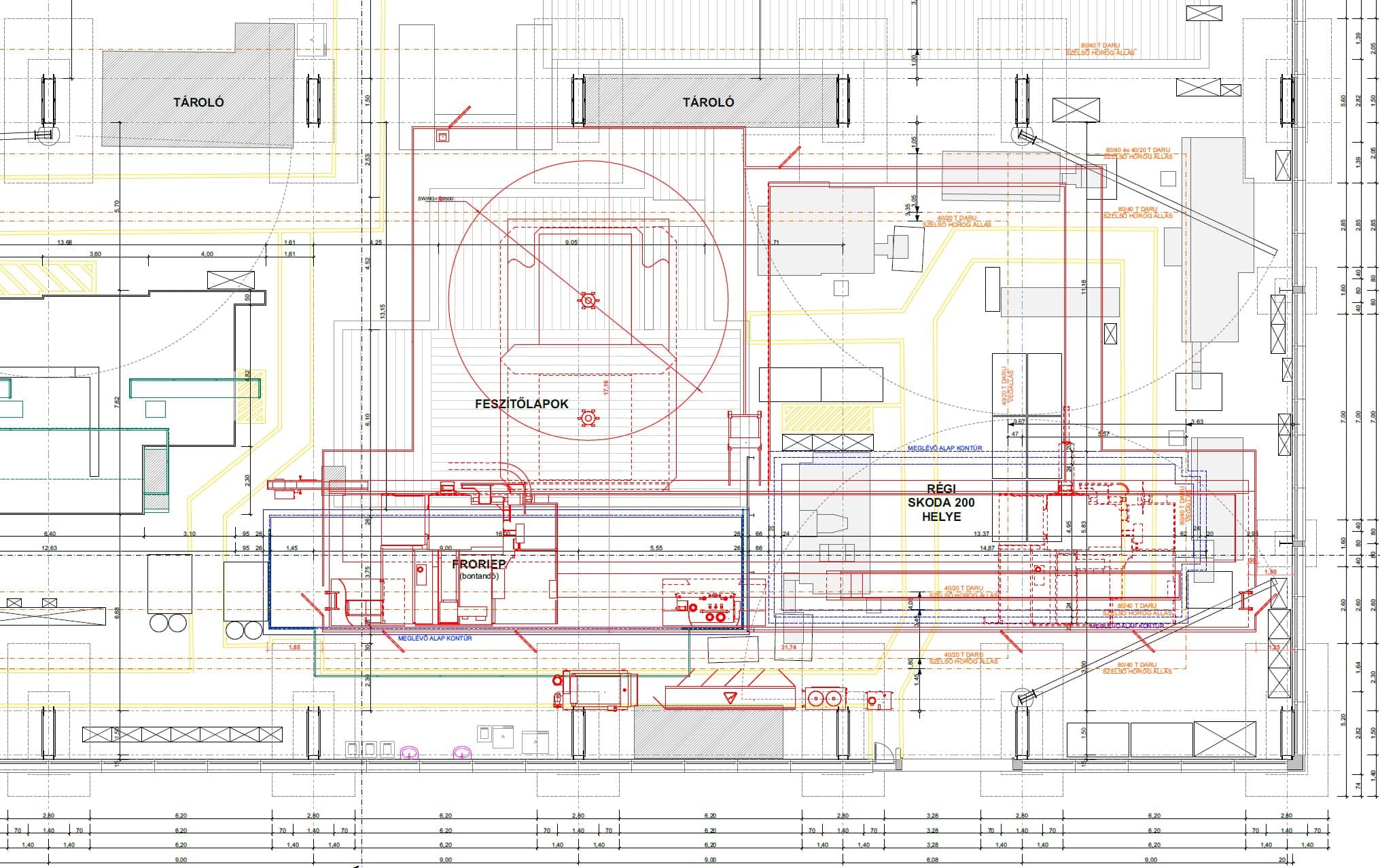

A feladat egy részletes, nagy pontosságú 3D dokumentáció elkészítése volt a meglévő gyártócsarnokról. Valamint ennek alapján egy olyan 3D modell és rajz készítése, amely pontosan leköveti a csarnok geometriáját, a darupályákat, a korábbi gépalapokat és a berendezések befoglaló méreteit.
A cél az volt, hogy az új gépek kiválasztása és elhelyezése optimalizálható és ellenőrizhető legyen a meglévő beépített térben.
A mérést működő ipari környezetben, biztonságosan kellett végrehajtani, a gyártási folyamatok zavarása nélkül.

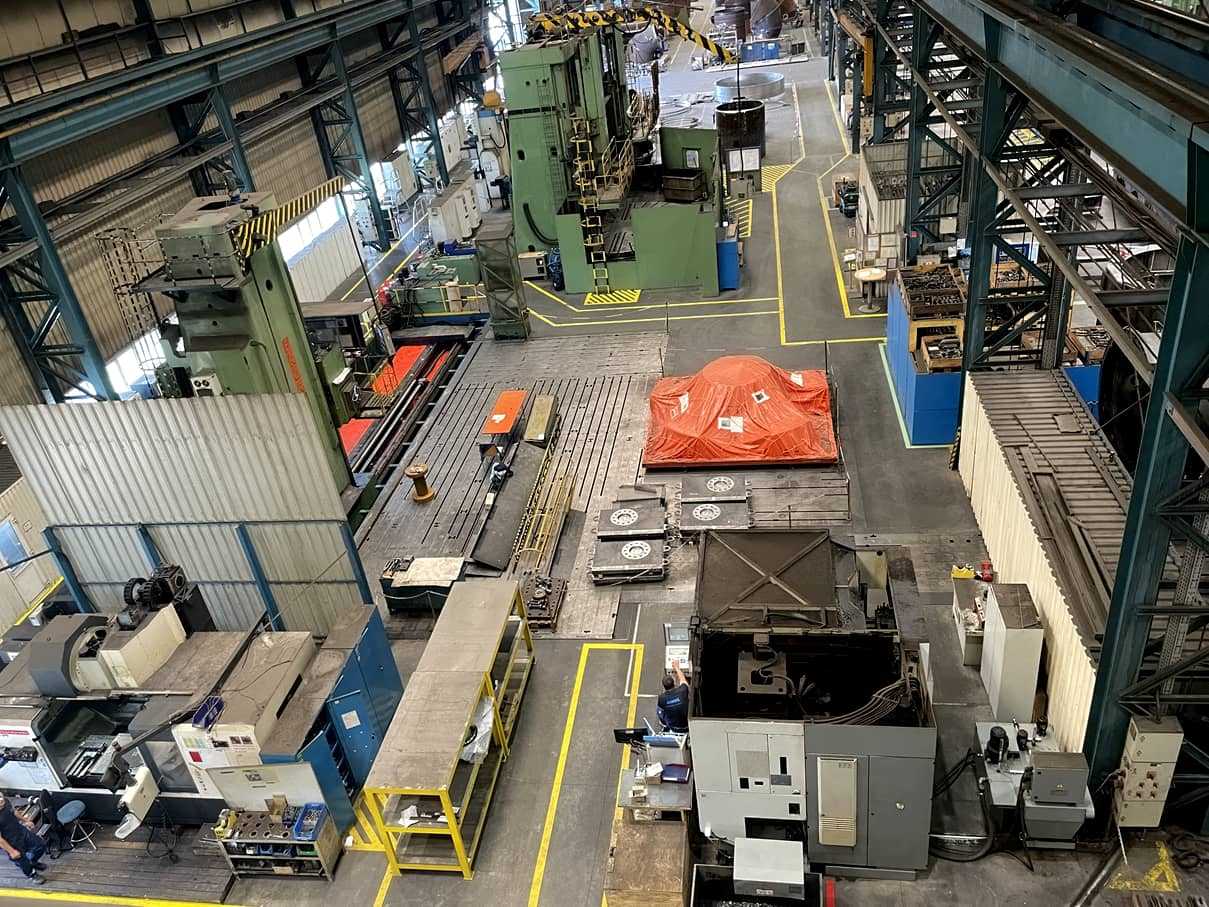

A felmérés
A helyszíni felmérés 66 műszerállásból készült. A több mint 718 millió felmért pontból jó felbontású, méretarányos pontfelhő állt össze. A helyszíni mérés mindössze 6 óra alatt elkészült.

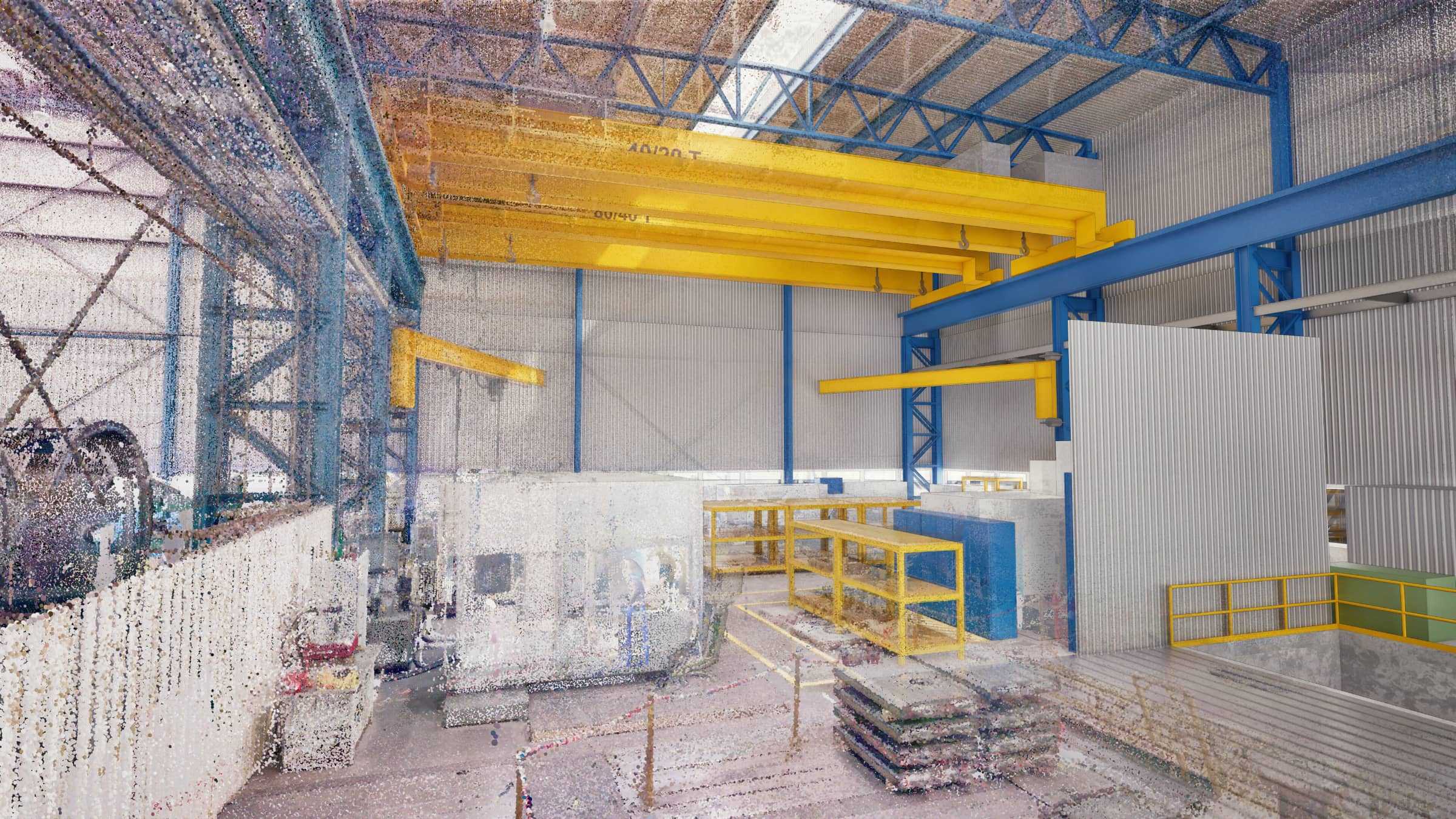

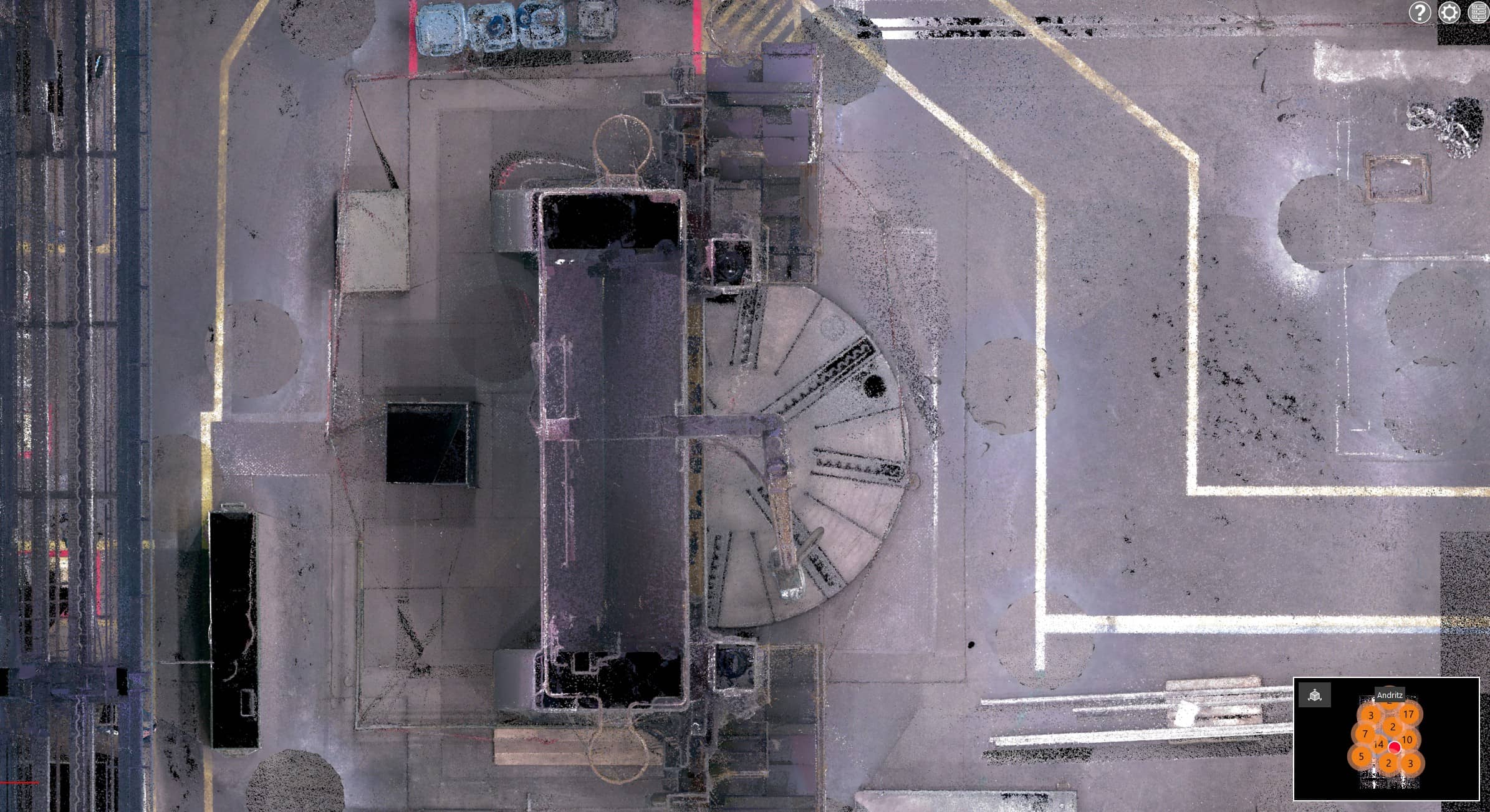

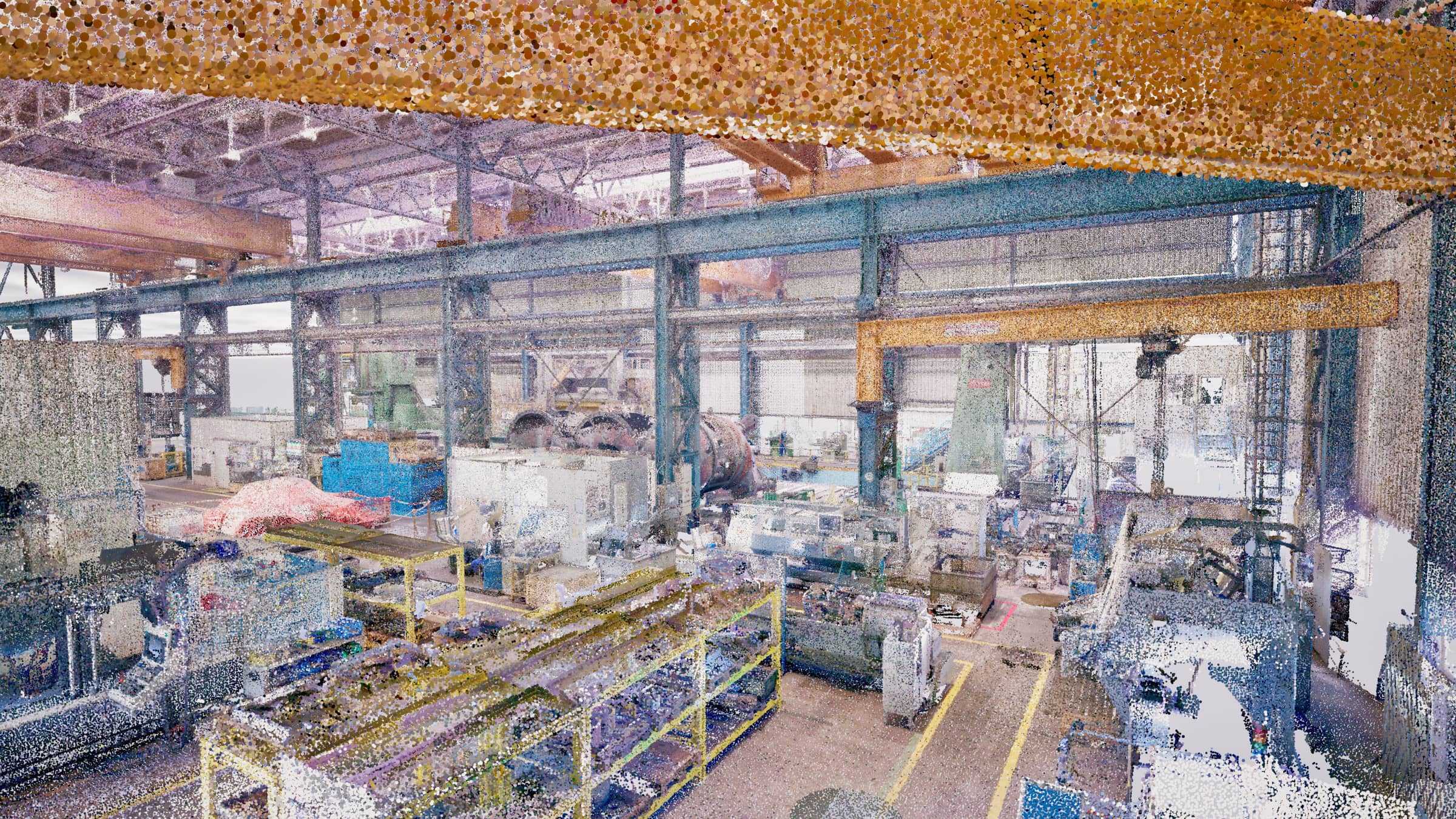

Ez a pontfelhő a tér minden fontos részletét tartalmazta, és alapot adott a további feldolgozáshoz.

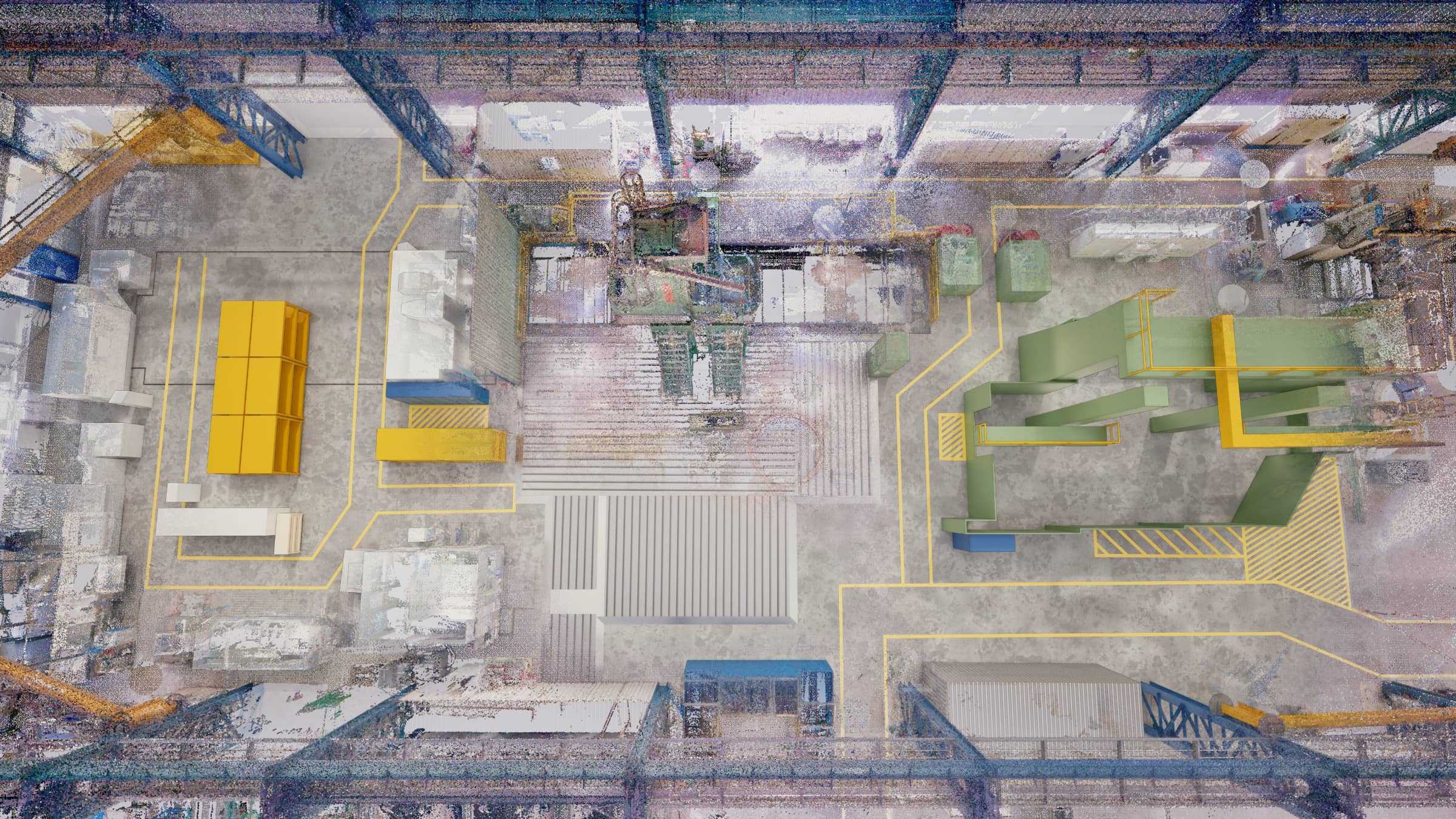

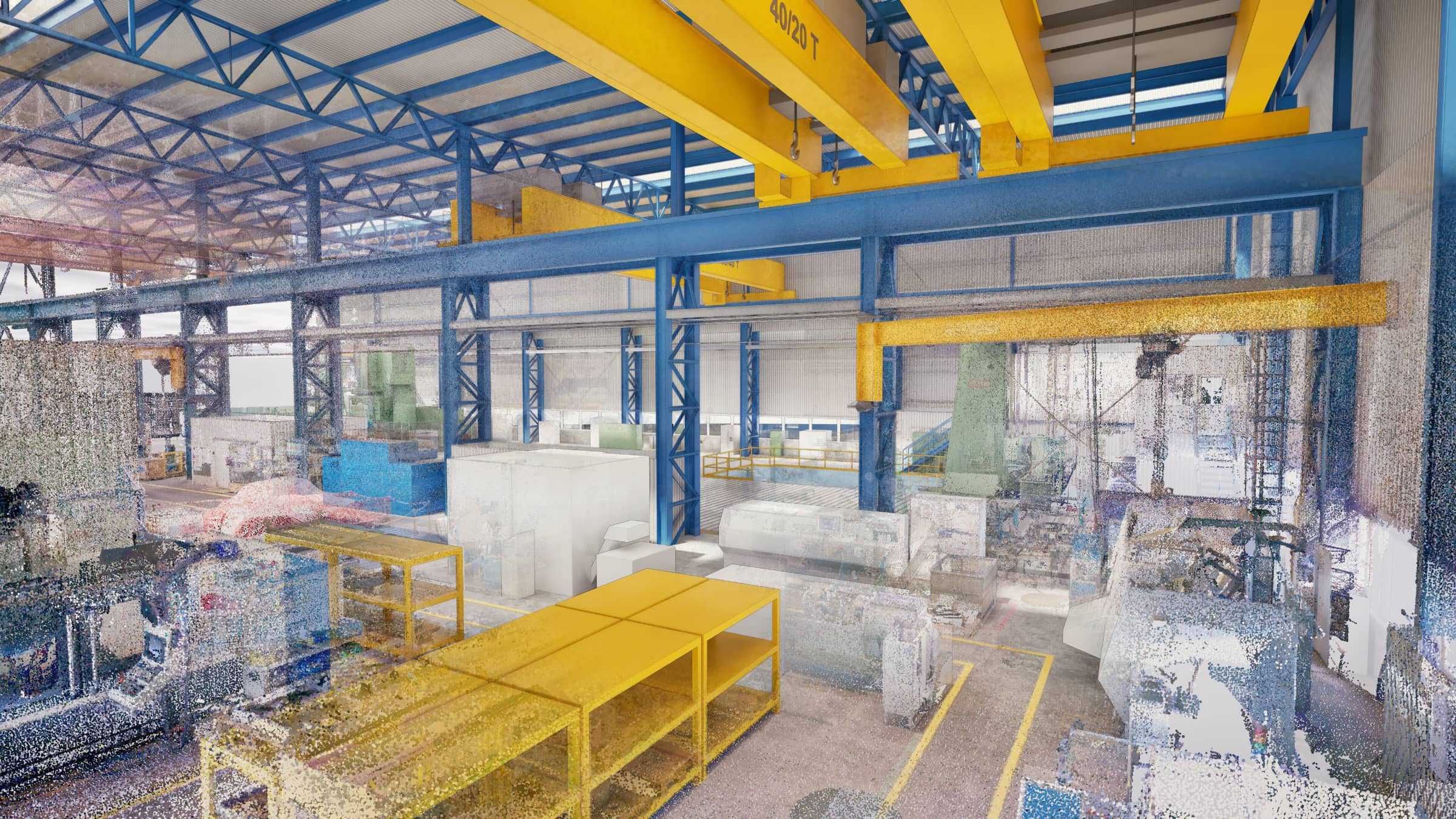

A szkennelt adatokból 3D modell készült, amely a csarnokszerkezetet, a darupályákat, a gépalapokat és a meglévő berendezések befoglaló méreteit is lekövette.
Eredmény
- Nagy pontosságú 3D dokumentáció a csarnokrész minden eleméről
- A darupályák és mozgástartományuk pontos meghatározása
- Sikerült kiválasztani a megfelelő gépméretet és optimalizálni az elhelyezését
- Az elkészült állomány biztos alapot ad a további tervezésnek
Miért hasznos?
- Mert a lézerszkennelés nemcsak dokumentációs eszköz, hanem döntéstámogató alap is
- Lehetővé vált az ütközések korai kiszűrése
- Megbízhatóbb projekt előkészítés, kevesebb hiba, kevesebb kockázat
- A felmérés a termelési folyamatok zavarása nélkül is elvégezhető
Ha meglévő ipari környezetben tervezel új gépelhelyezést, technológiai átalakítást vagy layout módosítást, a pontos 3D felmérés segít abban, hogy a döntések ne feltételezésekre, hanem valós geometriai adatokra épüljenek.
A lézerszkennelésből készült pontfelhő és modell biztos alapot ad a további tervezéshez, és csökkenti a későbbi hibák, ütközések és helyszíni módosítások kockázatát.
