Régi épület 3D lézerszkennelése
Ferde falak és süllyedés feltárása
Egy leromlott állapotú régi épület felmérésére kaptunk megbízást, ahol nem volt dokumentáció a meglévő állapotról, a szerkezetek állapota pedig szemmel láthatóan eltért az ideálistól.
A tervezés megkezdéséhez megbízható, valós geometriai adatokra volt szükség. Az épületfelmérés 3D lézerszkenneléssel készült, amely lehetővé tette az épület tényleges állapotának részletes dokumentálását.
Projektadatok
| Jelleg: | Régi lakóépület |
| Méret: | 46 m² | Földszint |
| Feladat: | Teljes épületfelmérés kívül-belül |
| Technológia: | 3D lézerszkennelés | Pontfelhő |
| Cél: | Pontos alap a tervezéshez |
| Munkarészek: | Lézerszkennelés | Pontfelhő | 3D modell | Tervrajzok |
Kapcsolódó szolgáltatás
Általános épületfelmérés
Meglévő épületek pontos 3D dokumentálása
Kiindulási állapot
Az épület felmérése alapvetően egy szokásos, jól áttekinthető feladat volt. A szerkezetek hozzáférhetők voltak, a terek bejárhatók, a mérés technikai akadályba nem ütközött.
A leromlott állapot ugyanakkor érdekes kontrasztot adott a munkának. A modern tű pontos lézerszkennelési technológia találkozott az omladozó vakolattal, és az egykor „ahogy sikerült” módon megvalósított építési megoldással.
A szakszerű "újjáélesztés" miatt viszont indokolttá vált a pontos, valós állapotot rögzítő épületfelmérés elkészítése.
A felmérés

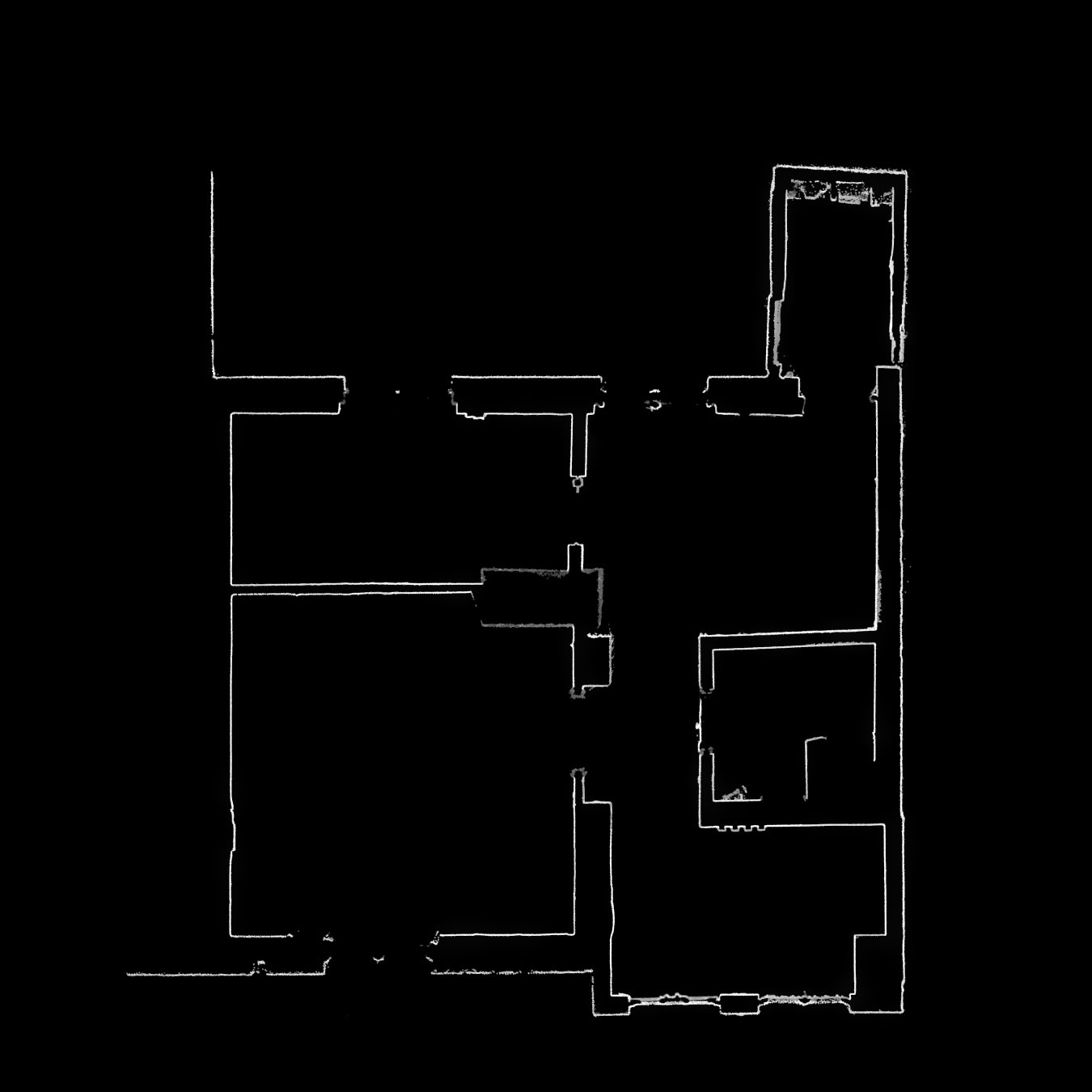

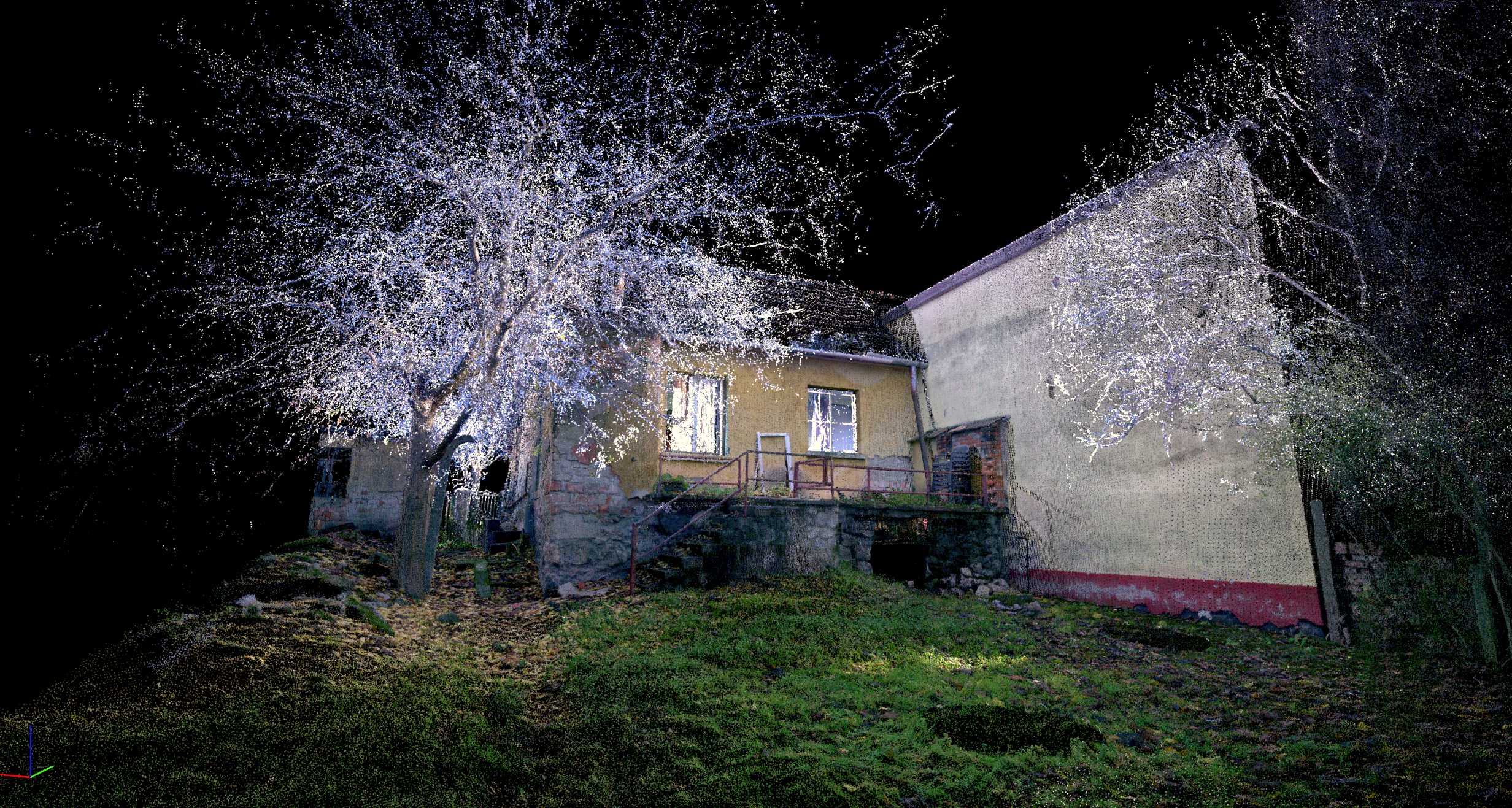

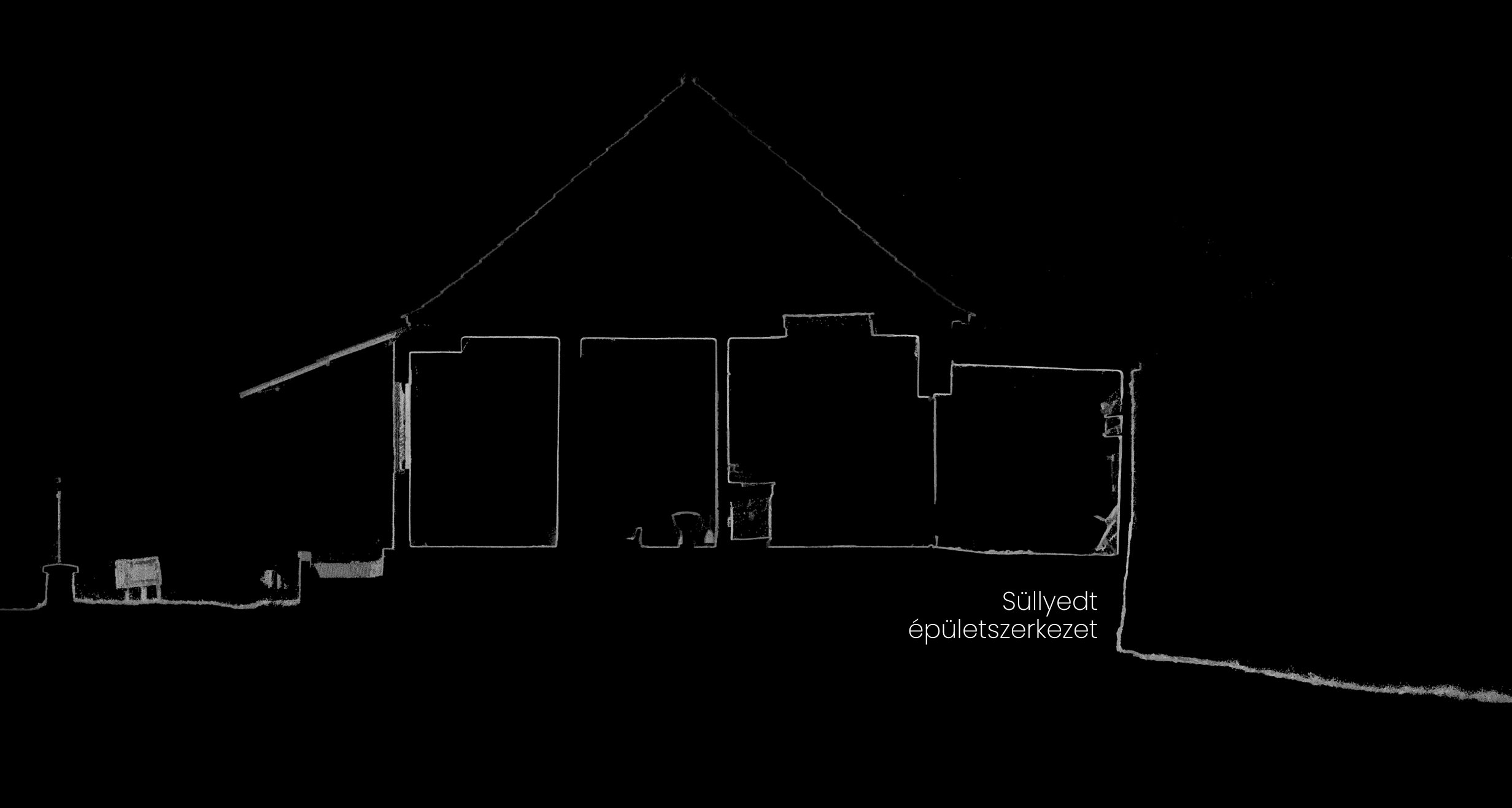

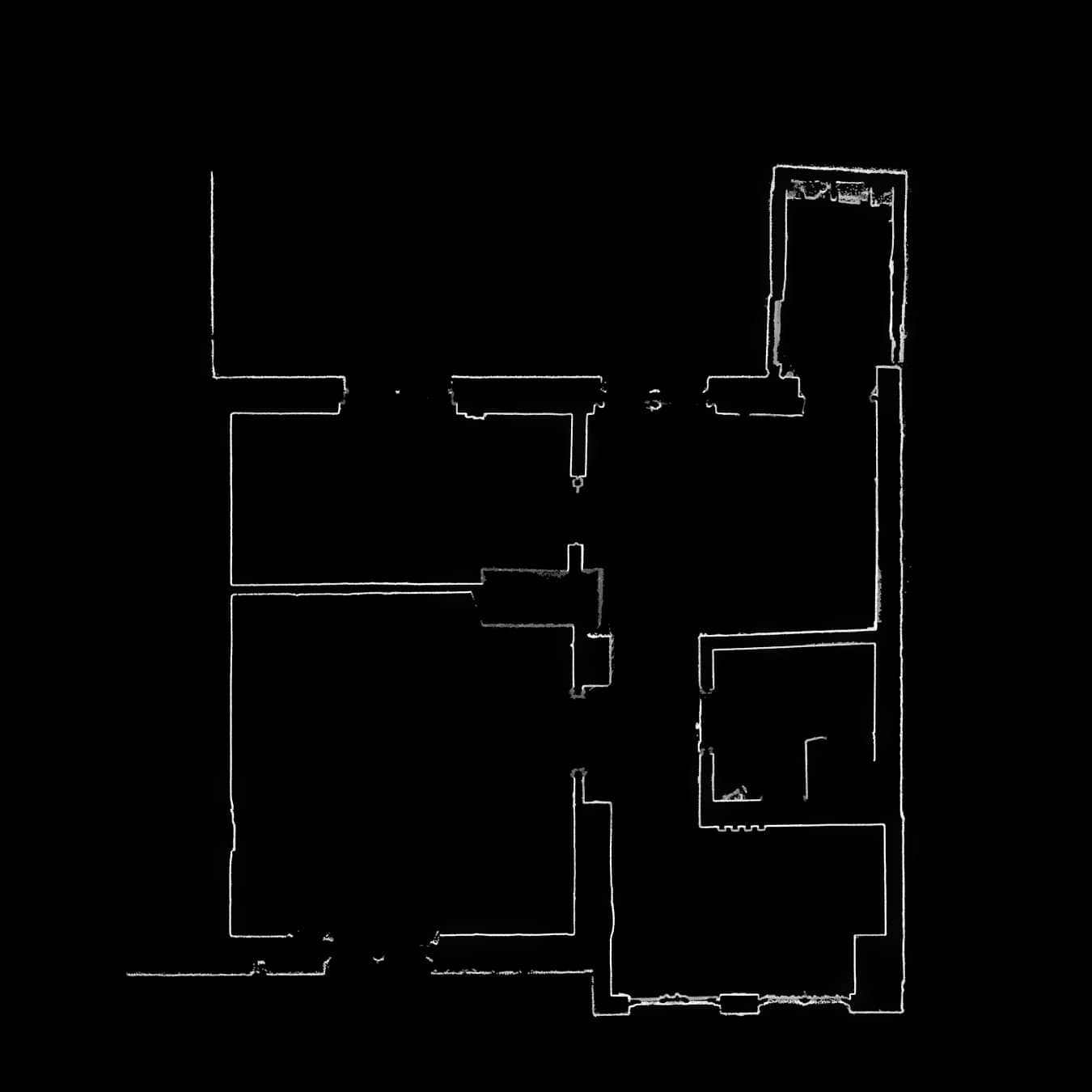

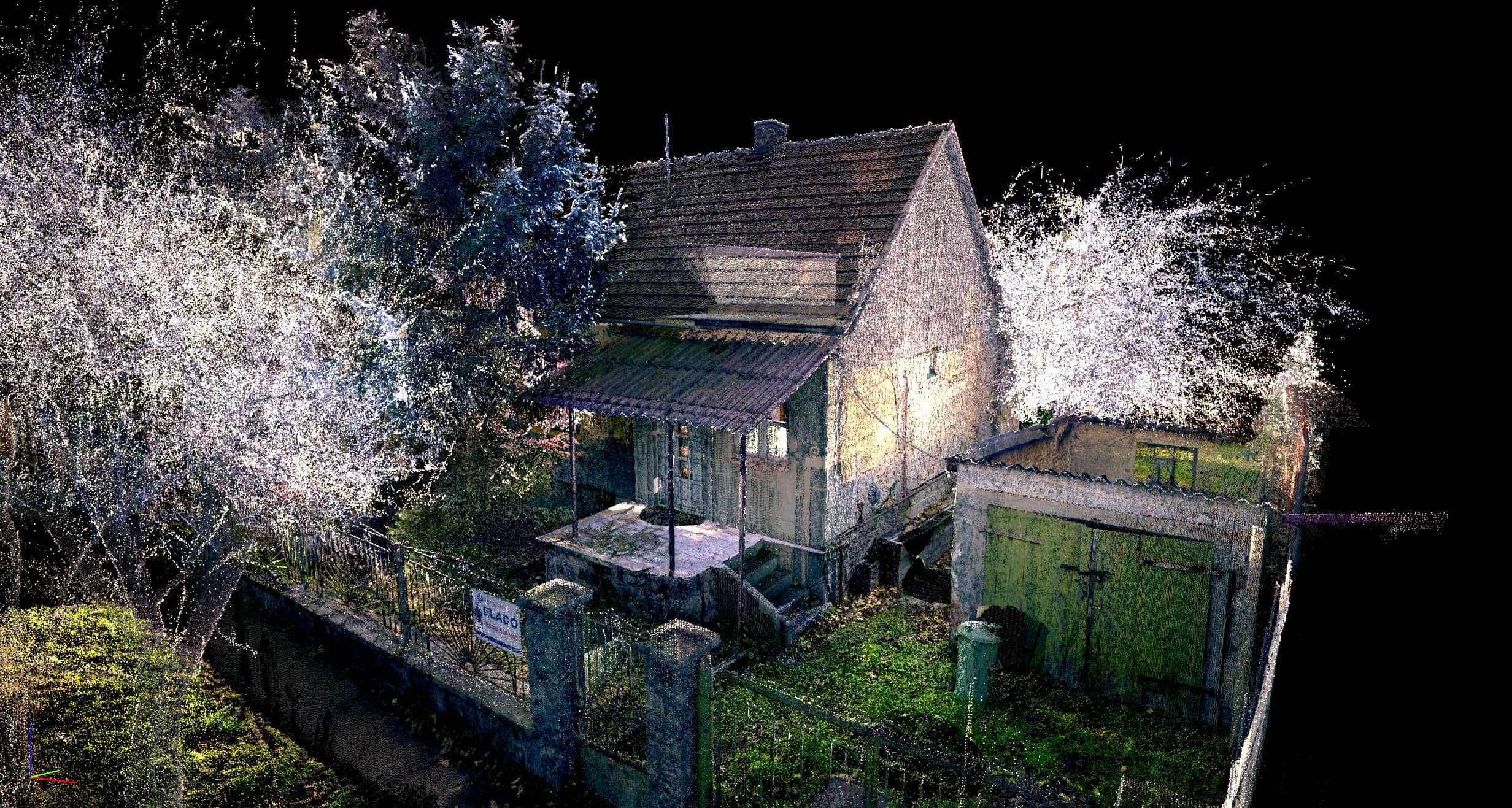

A teljes épületet 3D lézerszkennerrel mértük fel. A pontfelhőből egyértelműen kirajzolódtak a falak vastagságai, iránytörései valamint a süllyedésből adódó geometriai deformációk mértéke.
A módszer lehetővé tette, hogy a további tervezés feltételezések helyett mért adatokra támaszkodjon, külön utómérések vagy visszatérések nélkül.
Eredmény

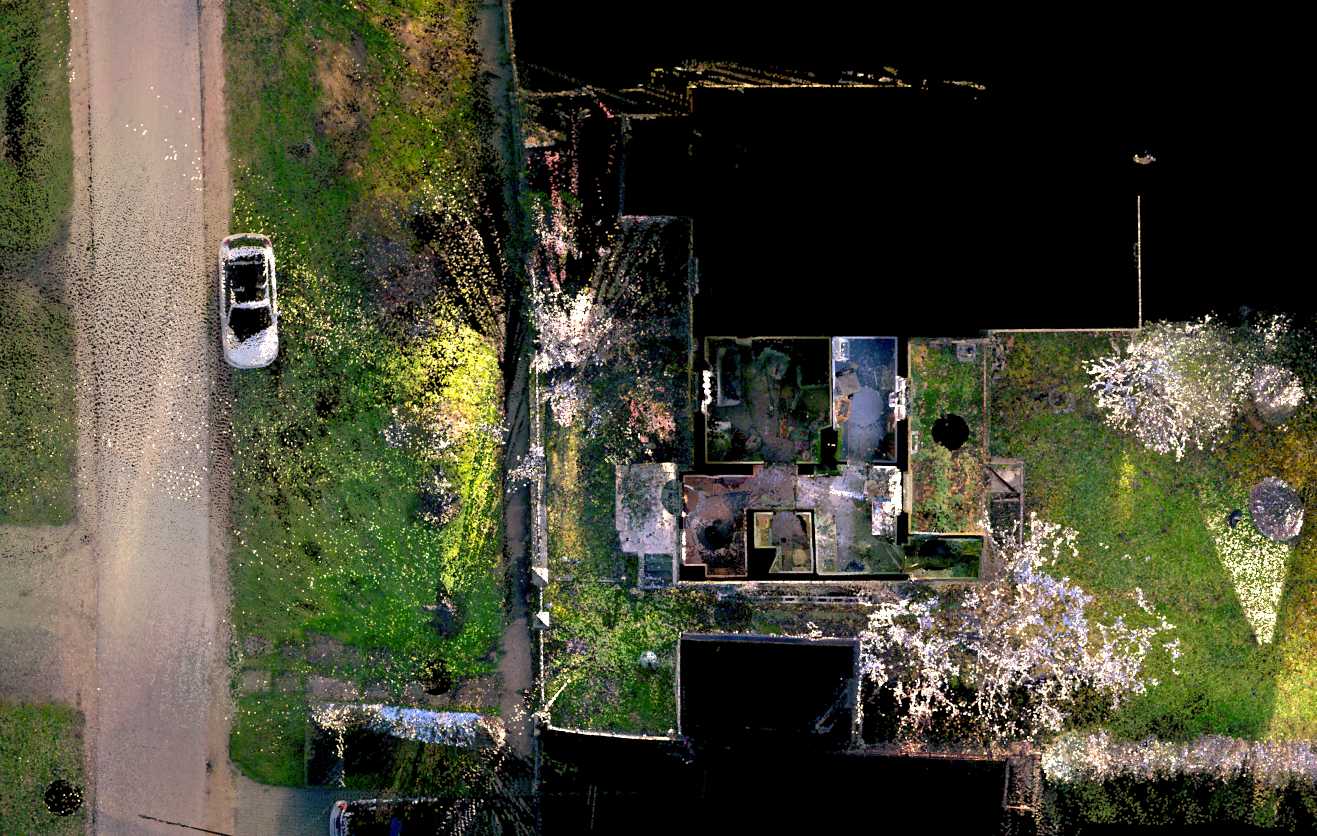

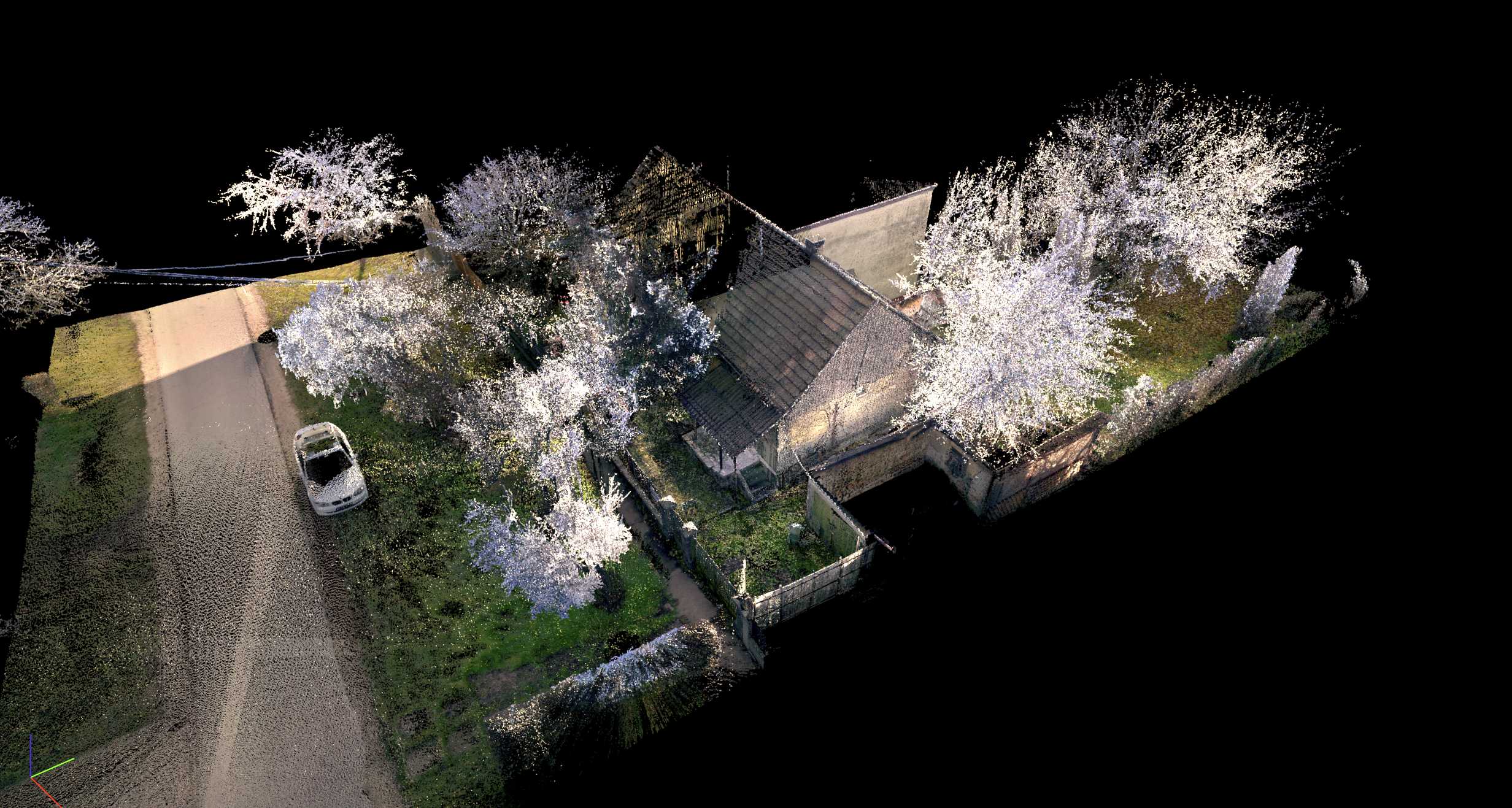

- A teljes épület és a környezete is felmérésre került.
- Pontos terepviszonyok, növényzet kiterjedés 3D-ben.
- Csatlakozó vagy közeli épületek pontosan meghatározásra kerültek.
- Így a terv nem csak papíron működik, hanem illeszkedik és a valóságot tükrözi.

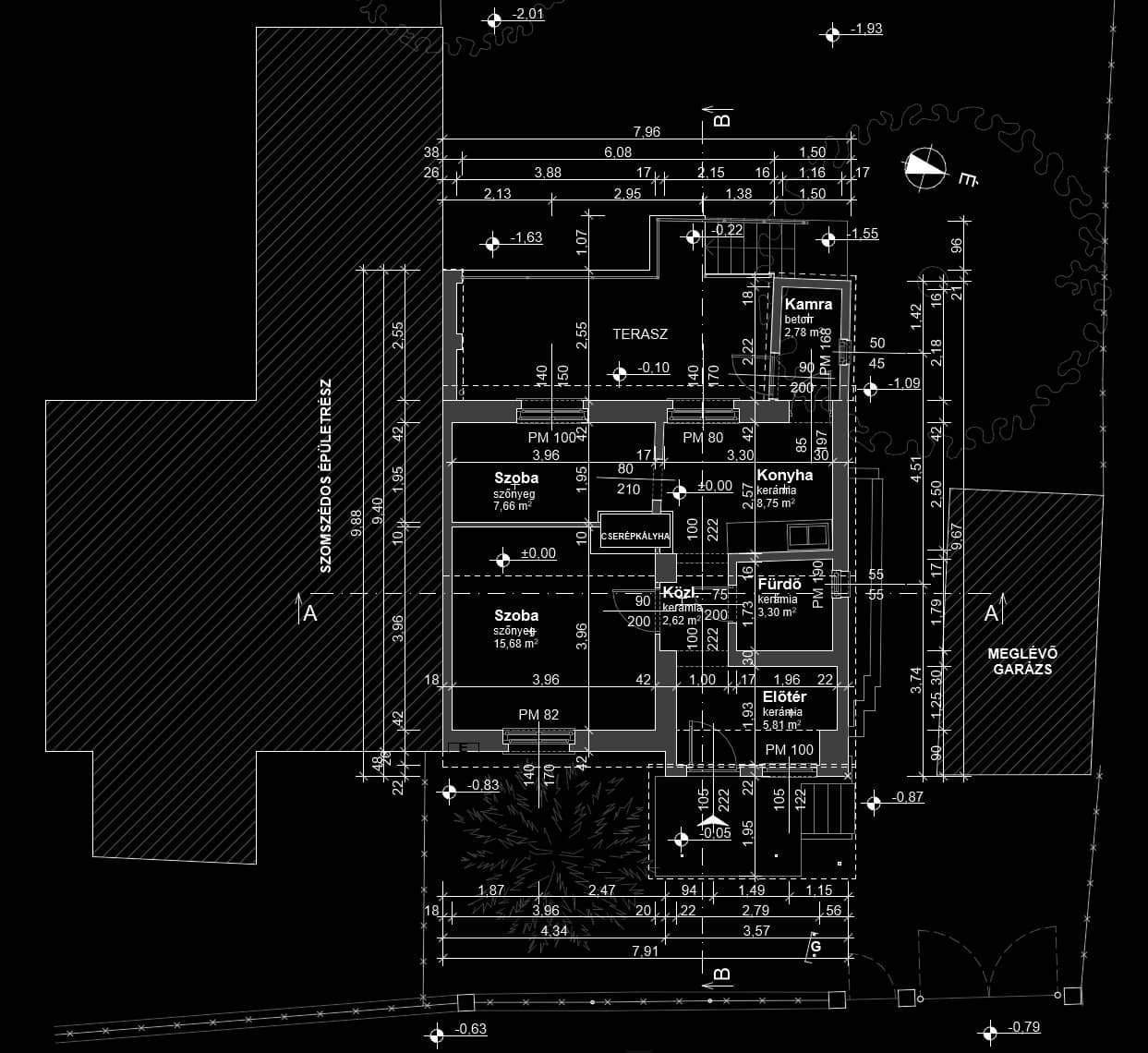

- A 3D épületmodell gyorsabban és pontosabban készült el mint hagyományos mérésekkel.
- Minőségi pontos munka.
Mikor hasznos?
- Kis méretű projekteknél is megéri a lézerszkennelés.
- Tervezés vagy felújítás előtti állapotfelméréshez.
- Bizonytalan vonalvezetésű vagy deformálódott szerkezetek esetén.
- Ha valós geometriával szeretnénk dolgozni.
Ez a projekt jól mutatja, hogy a 3D lézerszkennelés milyen hatékony eszköz régi épületek valós állapotának feltárására.
A pontfelhő alapú felmérés stabil alapot adott a további tervezési és kivitelezési döntésekhez.
A projekt tanulsága: a lézerszkennelés kis projektek esetében is hasznosan alkalmazható.
